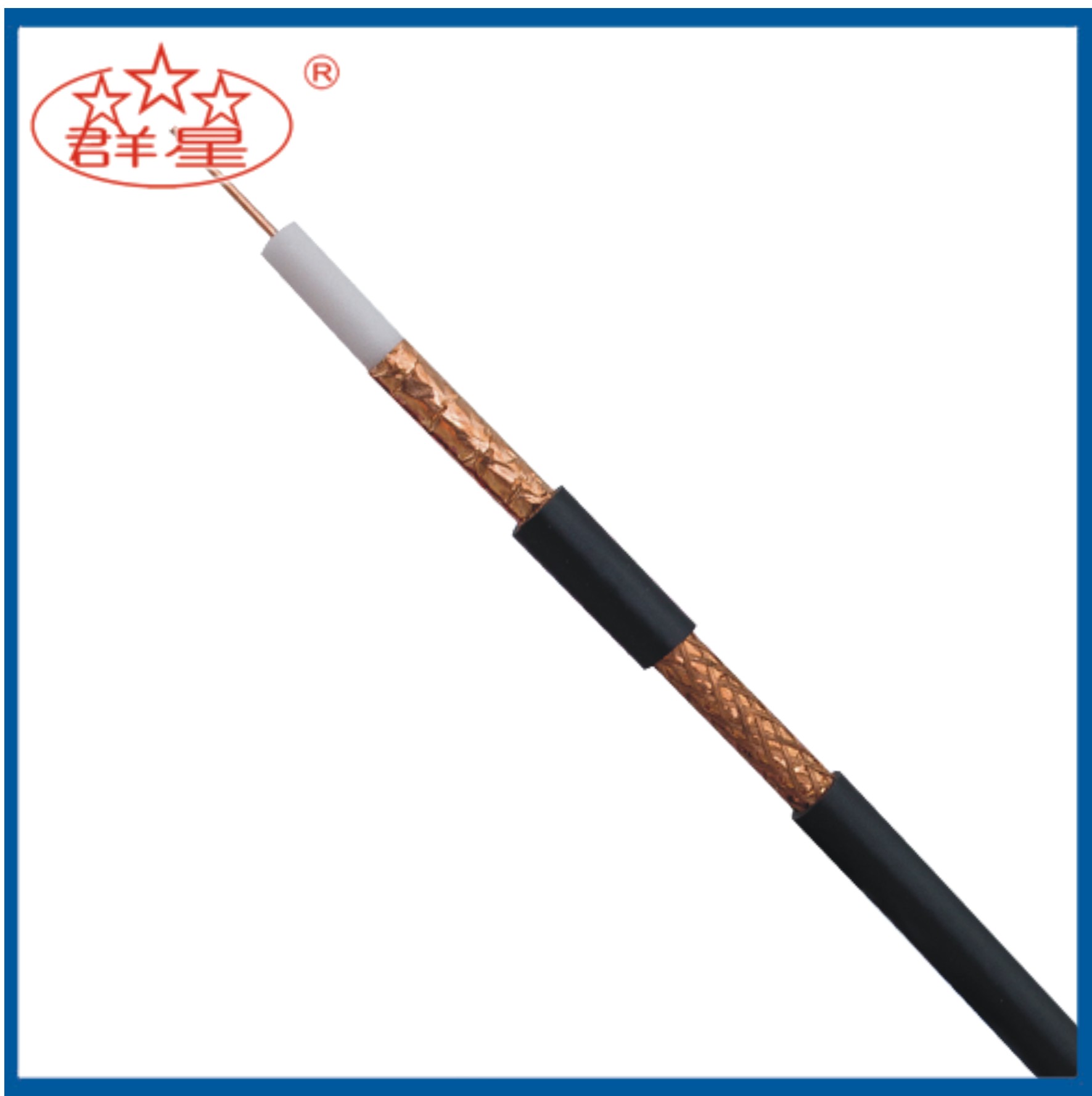

MORE>>75Ω射频同轴线SYV-75-3
时间:2014-07-10 | 浏览量:4808
详细描述
一、产品简介
产品遵循国家标准GB/T14864-1993,美国军用标准MIL-C-17G日本工业标准JISC3501-1993,相应规格的线缆在CCTV系统中可代替使用。
导体采用无氧铜(OFC);绝缘采用实芯或发泡LDPE生产;高速编织机进行屏蔽,每批线均抽样经过高频网络分析仪检测通过。
产品使用于闭路监控系统(CCTV)连接摄像机与监控设备或监控设备之间的互连,传输视频监控信号。
二、线缆的连接
线缆的两端9.5mm插头、RCA、BNC、TNC、F型插头等连接,以线缆与9.5mm插头连接为例:线缆中心导体与插头中心针接线柱连接,线缆的屏蔽与插头的外壳连接。
三、产品鉴定:
内导体:直径符合标准要求,非标线一般采与不标准的铜来进行生产,如采用比标准小的导体进行生产,这样直接导致线缆的衰减过大,阻抗与系统不匹配,达不到使用长度的要求。
国内做CCTV系统的使用频率一般为10MHZ以下,使用相应的线缆长度(中间不需加放大器,采用国标实芯聚乙烯绝缘同轴电缆为例)一般如下:
SYV-75-3:250米;
SYV-75-5:500米
SYV-75-7:600米
SYV-75-9:650米
绝缘:现在的CCTV线缆采用LDPE(低密度聚乙烯塑料)用实芯或发泡挤出绝缘,实芯的透明性好且柔软,发泡绝缘的柔软更好。但市面上有采用回收的PE料做视频同轴线的绝缘层,颜色不纯正,影响线缆的电气性能。
屏蔽:采用纵包铝箔加编织导体或直接编织组成,采用高速编织屏蔽,编织紧凑一致,可确保线缆结构的稳定性。非标的线缆编织结构松散,会导致结构不稳定,使用中回波损耗变差,影响系统性能。
产品遵循国家标准GB/T14864-1993,美国军用标准MIL-C-17G日本工业标准JISC3501-1993,相应规格的线缆在CCTV系统中可代替使用。
导体采用无氧铜(OFC);绝缘采用实芯或发泡LDPE生产;高速编织机进行屏蔽,每批线均抽样经过高频网络分析仪检测通过。
产品使用于闭路监控系统(CCTV)连接摄像机与监控设备或监控设备之间的互连,传输视频监控信号。
二、线缆的连接
线缆的两端9.5mm插头、RCA、BNC、TNC、F型插头等连接,以线缆与9.5mm插头连接为例:线缆中心导体与插头中心针接线柱连接,线缆的屏蔽与插头的外壳连接。
三、产品鉴定:
内导体:直径符合标准要求,非标线一般采与不标准的铜来进行生产,如采用比标准小的导体进行生产,这样直接导致线缆的衰减过大,阻抗与系统不匹配,达不到使用长度的要求。
国内做CCTV系统的使用频率一般为10MHZ以下,使用相应的线缆长度(中间不需加放大器,采用国标实芯聚乙烯绝缘同轴电缆为例)一般如下:
SYV-75-3:250米;
SYV-75-5:500米
SYV-75-7:600米
SYV-75-9:650米
绝缘:现在的CCTV线缆采用LDPE(低密度聚乙烯塑料)用实芯或发泡挤出绝缘,实芯的透明性好且柔软,发泡绝缘的柔软更好。但市面上有采用回收的PE料做视频同轴线的绝缘层,颜色不纯正,影响线缆的电气性能。
屏蔽:采用纵包铝箔加编织导体或直接编织组成,采用高速编织屏蔽,编织紧凑一致,可确保线缆结构的稳定性。非标的线缆编织结构松散,会导致结构不稳定,使用中回波损耗变差,影响系统性能。
护套:使用中护套起对内芯的保护作用,所以要求具一定的机械物理强度,非标线缆一般采用回收料做护套材料,性能差,有的用手一撕就破,会给安装及使用带来质量隐患。
(以下数据仅供参考)
产品名称
|
型号规格
|
产品结构
|
包装规格
|
|||
内导体(mm)
|
绝缘直径(mm)
|
屏蔽结构
|
护套材料/颜色
|
|||
SYV实芯聚乙烯绝缘聚氯乙烯护套射频同轴线缆/采用电脑喷码计米
|
|
|||||
75Ω射频同轴线缆
|
SYV-75-3(BC96编)
|
0.5(BC)
|
PE实心Φ3.0
|
1.铝箔屏蔽 2.编织16/6/0.10
|
PVC黑色
|
100米/卷 200米/卷
|
75Ω射频同轴线缆
|
SYV-75-5(BC96编)
|
0.8(BC)
|
PE实心Φ4.8
|
1.铝箔屏蔽 2.编织16/6/0.10
|
PVC黑色
|
100米/卷 200米/卷
|
75Ω射频同轴线缆
|
SYV-75-5 (BC128编)
|
0.8(BC)
|
PE实心Φ4.8
|
1.铝箔屏蔽 2.编织16/8/0.10
|
PVC黑色
|
100米/卷 200米/卷
|
75Ω射频同轴线缆
|
SYV-75-7(BC144编)
|
1.2(BC)
|
PE实心Φ7.25
|
1.铝箔屏蔽 2.编织16/9/0.10
|
PVC黑色
|
100米/卷 200米/卷
|
75Ω射频同轴线缆
|
SYV-75-3(BC64编)
|
0.5(BC)
|
PE实心Φ3.0
|
1.铝箔屏蔽 2.编织16/4/0.10
|
PVC黑色
|
100米/卷 200米/卷
|
