控制电缆

时间:2014-06-17 | 浏览量:11192

详细描述

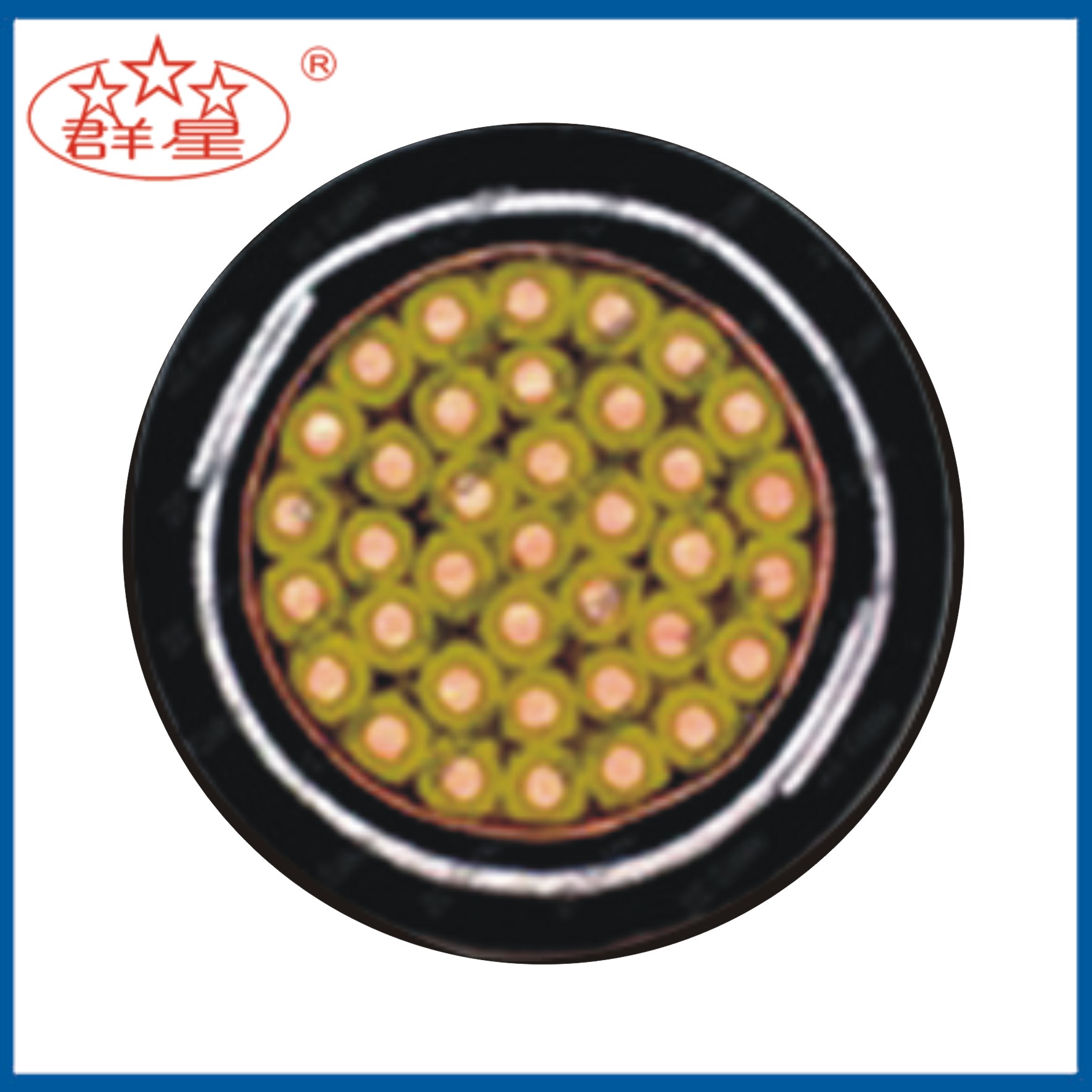

控制电缆

中文名称:控制电缆

英文名称:control cable

定义:主要用于传送控制、测量信号等的电缆。

适用于工矿企业、能源交通部门、供交流额定电压450/750伏以下控制、保护线路等 场合使用的聚氯乙烯绝缘,聚氯乙烯护套控制电缆。


额定电压:U0/U为450/750V。

导体线芯长期工作温度为70℃、95℃两种,电缆敷设温度不低于0℃。

电缆的推荐允许弯曲半径如下:

无铠装电缆,应不低于电缆外径的6倍;

铠装或铜带屏蔽电缆,应不低于电缆外径的12倍;

屏蔽软电缆,不低于电缆外径的6倍。

控制电缆泛指设备仪表供电/信号控制

代表型号:KVV/KYJV/还有其它仪表线等等。

故障维修

控制电缆线路常见的故障有机械损伤、绝缘损伤、绝缘受潮、绝缘老化变质、过电压、电缆过热故障等。当线路发生上述故障时,应切断故障电缆的电源,寻找故障点,对故障进行检查及分析,然后进行修理和试验,该割除的割除,待故障消除后,方可恢复供电。

电气性能

1.直流电阻:20℃, 0.4mm铜线,小于等于148Ω/km ,0.5mm铜线,小于等于95Ω/km。

2.绝缘电气强度:导体之间1min 1kv不击穿 导体与屏蔽1min 3kv不击穿

3.绝缘电阻:每根芯线与其余线芯接地,控制电缆大于10000MΩ.km,HYAT电缆大于3000MΩ.km。

4.工作电容:平均值 52±2nF/km

5.远端串音防卫度:150kHZ时指定组合的功率平均值大于69dB/km。


型号

名   称

使用范围

KVV

聚氯乙烯绝缘,聚氯乙烯护套控制电缆

敷设在室内、电缆沟中、管道内及地下。

KVVP

聚氯乙烯绝缘,聚氯乙烯护套铜丝编织屏蔽控制电缆

敷设在室内、电缆沟中、管道内及地下,具有防干扰能力

KVVP

聚氯乙烯绝缘,聚氯乙烯护套软控制电缆

敷设在室内移动要求柔软等场合。

KVVRP

聚氯乙烯绝缘,聚氯乙烯护套铜丝编织屏蔽软控制电缆

同上具有防干扰能力。

KVVP2

聚氯乙烯绝缘,聚氯乙烯护套铜带绕包屏蔽控制电缆

同上。

KVV22

聚氯乙烯绝缘,聚氯乙烯护套内钢带铠装控制电线

敷设在室内、电缆沟中、管道内及地下,能承受较大的机械外力使用。

KVV32

聚氯乙烯绝缘,细钢丝铠装聚氯乙烯护套控制电缆

敷设在室内、电缆沟中、管道、竖井内及地下,能承受一定的拉力作用。

注:根据用户需要可生产阻燃性(ZR)和无卤阻燃型(ZRA)控制电缆。

5、生产范围 (以下数据仅供参考)

型号

额定电压
(V)

导体标称截面(mm2)

0.5

0.75

1.0

1.5

2.5

4

6

10

芯数

KVV
KVVP

450/750

-

2-61

2-14

2-10

KVVP2

-

4-61

4-14

4-10

KVV22

-

7-61

4-61

4-14

4-10

KVV32

-

19-61

7-61

4-14

4-10

KVVR

4-46

-

-

KVVRP

4-61

4-48

4-4

-
